“ZW”牌回转支承简介

成立于2020年，于2022年正式投入市场，是邢台中伟卓特液压科技有限公司旗下主导产品之一。广泛应用于建筑机械、工程机械、港口机械、冶金机械、轻工机械、风力发电、医疗CT、军工等领域，批量出口欧美及东南亚地区。

产品介绍及其类别

1.产品介绍：

回转支承作为“机器的关节”，是两物体之间需作相对回转运动，又需同时承受轴向力、径向力、倾翻力矩的机械所必需的重要传动部件；是一种集支承、旋转和固定三种功能于一身的机械部件，它能够大大地简化主机的制造、安装和维护。

2.回转支承的分类：

为了适应不同的使用要求，回转支承的结构型式很多。

(1)根据滚动体的类型，划分为点接触式和线接触式两大类；

(2)根据结构型式划分为单排球式、双排球式和三排滚柱式;

(3)可根据齿轮形式，分为内齿式无齿式和外齿式。

“ZW”牌回转支承主要生产单排四点接触球式回转支承。

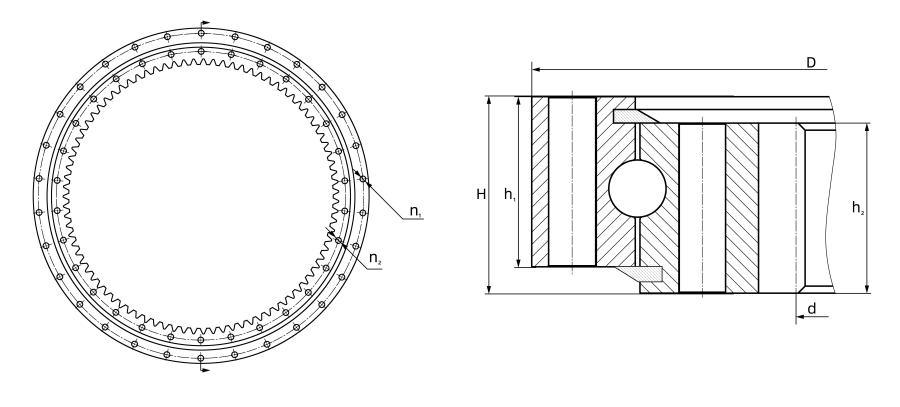

1.单排四点接触球式回转支承介绍

主要由外圈、内圈、滚珠、隔离块和密封带组成，其中滚珠与圆弧滚道四点接触能同时承受径向载荷、轴向载荷和倾翻载荷，中小型工程机，如中小型起重机和挖掘机，液压挖掘机，旋转机械，大中小挖掘机等工程机械均可选用。

2.点接触球式回转支承特点

(1)滚动体和滚道之间名义上为点接触（而实际上受负荷后变为面接触，但接触面仍较小），回转阻力较小;

(2)滚道的制造误差、安装间隙、滚圈及座架的弹性变形对接触条件的影响较小，故上述各点对承载能力的敏感性较小;

(3)接触应力高于线接触，运动时在滚道表层下形成的剪应力较大，故其动承载能力低于线接触;

(4)滚道断面为曲线形，加工及磨削略为困难一些。

3.生产实力

中伟卓特公司现有回转支承滚压生产线，可生产单排球式系列回转支承。精心选用中碳合金钢作为原材料，经过滚压生产线制作出原坯，此工艺可以精准控制毛坯精度，改变材料性能，降低材料应力，提高材料密度，极大地提高了材料的耐磨性，延长零件的使用寿命。

4.生产流程

在原坯检验合格后，会进行以下操作：

(1）毛坯热应力消除

(2）进行粗车——精车——钻孔——插齿——精磨

(3）滚道淬火处理

(4）齿轮淬火处理

(5）产品检测

原坯检验——回火检验——淬火深度检验——裂纹检验——配游隙检验————装配成品检验

(6）安装铭牌
